眾所周知，現在的咱們日子離不開電力和網絡，也就離不開電力電纜。跟著經濟的快速開展，家用電器和各種機械的呈現，電力電纜類型和種類也是越來越多。許多客戶在選購的時分，都不知道該怎么挑選，電力電纜里邊的產品都比較專業，并且國內和國外的叫法也不都相同，所以客戶很簡略混雜!假如細分的話，電力電纜的產品姓名就會很雜亂，也不好記。
不過不必憂慮，下面小編將教您電力電纜命名規矩，了解了產品的命名規矩，這樣客戶在挑選的時分可以更明晰明晰。

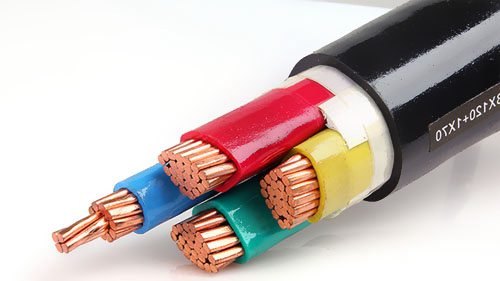

命名準則及事例: 電線電纜的完好命名一般較為雜亂，所以人們有時用一個簡略的稱號(一般是一個類別的稱號)結合類型規范來替代完好的稱號，如“低壓電纜”代表0.6/1kV級的一切塑料絕緣類電力電纜。
電線電纜的型譜較為完善，可以說，只需寫出電線電纜的規范類型規范，就能清晰詳細的產品，但它的完好命名是怎樣的呢?
一.電線電纜產品的命名有以下準則：
產品稱號中包含的內容
1)產品運用場合或巨細類稱號;
2)產品結構資料或型式;
3)產品的重要特征或附加特征
根本按上述次序命名，有時為了著重重要或附加特征，將特征寫到前面或相應的結構描繪前。
二.電線電纜的運用首要分為三大類:
1、電力體系
電力體系選用的電線電纜產品首要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(根本被塑料電力電纜替代)、橡套線纜、架空絕緣電纜)、分支電纜(替代部分母線)、電磁線以及電力設備用電氣配備電線電纜等。
2、信息傳輸體系
用于信息傳輸體系的電線電纜首要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表體系
此部分除架空裸電線外簡直其他一切產品均有運用，但首要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
三.電線電纜產品首要分為五大類:
1、裸電線及裸導體制品
本類產品的首要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝首要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等;產品首要用在城郊、鄉村、用戶主線、開關柜等。
2、電力電纜
本類產品首要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力體系的相線、零線和地線),如二芯以上架空絕緣電纜，或再添加護套層，如塑料/橡套電線電纜。首要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有必定差異。
產品首要用在發、配、輸、變、供電線路中的強電電能傳輸，經過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣配備用電線電纜
該類產品首要特征是：種類規范繁復，運用規模廣泛，運用電壓在1kV及以下較多，面臨特別場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖
跟著近二十多年來，通訊職業的飛速開展，產品也有驚人的開展速度。從曩昔的簡略的電話電報線纜開展到幾千對的話纜、同軸纜、光纜、數據電纜，乃至組合通訊纜等。
該類產品結構尺度一般較小而均勻，制作精度要求高。
5、電磁線(繞組線)
首要用于各種電機、儀器儀表等。
四、結構描繪的次序如下:
產品結構描繪按從內到外的準則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
簡化在不會引起混雜的情況下，有些結構描繪省寫或簡寫，如轎車線、軟線中不允許用鋁導體，故不描繪導體資料。
事例：額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額外電壓8.7/15kV”——運用場合/電壓等級
“阻燃”——著重的特征
“銅芯”——導體資料
“交聯聚乙烯絕緣”——絕緣資料
“鋼帶鎧裝”——鎧裝層資料及型式(雙鋼帶空隙繞包)
“聚氯乙烯護套”——表里護套資料(表里護套資料均相同，省寫內護套資料)
“電力電纜”——產品的大類稱號
與之對應的類型寫為ZR-YJV22-8.7/15，類型的寫法見后邊的闡明。電線與電纜的區別其實，“電線”和“電纜”并沒有嚴厲的邊界。一般將芯數少、產品直徑小、結構簡略的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。
電線電纜的類型組成與次序如下：1:類別、用處 2:導體 3:絕緣 4:內護層 5:結構特征 6:外護層或派生 7:使錳卣 1-5項和第7項用拼音字母標明，高分子資料用英文名的第位字母標明，每項可所以1-2個字母;第6項是1-3個數字。
類型中的省掉準則：電線電纜產品中銅是首要運用的導體資料，故銅芯代號T省寫，但裸電線及裸導體制品在外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不標明大類代號，電氣配備用電線電纜類和通訊電纜類也不列明，但列明小類或系列代號等。 第7項是各種特別運用場合或附加特別運用要求的符號，在“-”后以拼音字母符號。有時為了杰出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業規范)、-TH(濕熱區域用)、FY-(防白蟻、企業規范)等。 電力電纜鎧裝和外護套數字 數字符號 鎧裝層外被層或外護套 0 無 --- 1 聯鎖鎧裝 纖維外被 2 雙層鋼帶 聚氯乙烯外套 3 細圓鋼絲 聚乙烯外套 4 粗圓鋼絲 --- 5 皺紋(軋紋)鋼帶 --- 6 雙鋁(或鋁合金)帶 --- 7 銅絲織造 --- 8 鋼絲織造 ---
