超低頻高壓發作器采用微機操控，升壓、降壓、丈量、維護徹底自動化，并且在自動升壓過程中能進行人工干預。因?yàn)槿娮踊泽w積小重量輕、大屏幕液晶顯現，清晰直觀、且能顯現輸出波形、打印機輸出實驗演講。

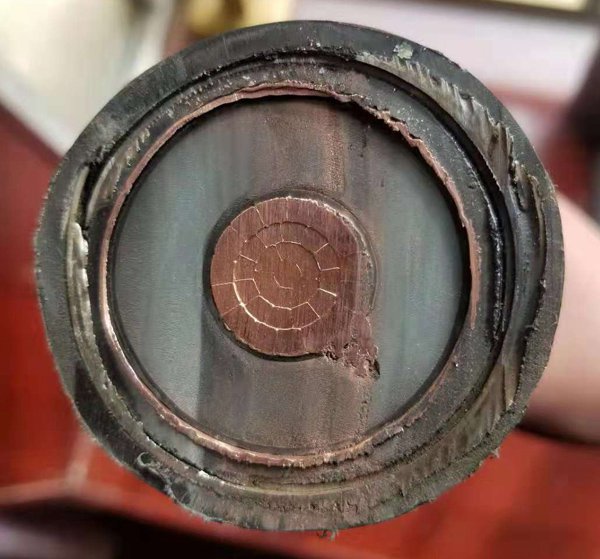

超低頻高壓發作器電纜耐壓實驗工藝流程：
1.將與試品相連的電器設備悉數脫離試品電纜。
2.采用10000V兆歐表對試品電纜各相分別進行絕緣電阻實驗，記載實驗值。
3.實驗電壓峰值：Ｕmax＝3Ｕ0其中Ｕ0為電纜導體對地或金屬屏蔽之間的額外工作電壓。例如：額外電壓為10KV電纜，單相額外電壓Ｕ0
Ｕ0＝10ＫＶ÷√3
所以實驗電壓峰值為：Ｕmax＝3Ｕ0
＝310ＫＶ÷√3
＝√310ＫＶ
＝17．32ＫＶ
4.實驗時刻：60分鐘。
5.可分相進行測驗。試品電纜的電容值在實驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，一起進行耐壓實驗。
6.用隨機附帶的專用柔性銜接電纜將實驗設備與試品電纜按圖1７a/b所示的方法相銜接。合上電源，設定好實驗頻率、時刻和電壓以及高壓側的過流維護值、過壓維護值，然后開始升壓實驗。升壓過程應親近監督高壓回路，監聽試品電纜是否有反常響聲。升至實驗電壓時，即開始記載實驗時刻并讀取實驗電壓值。
7.實驗時刻到后，儀器自動停機。實驗中若無破壞性放電發作，則認為通過耐壓實驗。
8.升壓和耐壓過程中，如發現輸出波形反常畸變，而且電流反常增大，電壓不穩，試品電纜發作異味，煙霧或反常響聲或閃烙等現象，應立即中止升壓，停機后查明原因。這些現象如果是試品電纜絕緣局部單薄引起的則認為耐壓實驗不合格。如確定是試品電纜因?yàn)榭諝鉂穸然蛲獗砼K污等原因所造成的，應將試品電纜清潔干燥處置后，再進行實驗。
超低頻高壓發作器運用特別說明
1開機前一定要用放電棒將試品充分放電。
2開機升壓后，如需要中止請不要關閉電源開關，請必須運用停機鍵，用放電棒將試品充分放電后再關閉電源。
3運用放電棒時，請必須先用限流放電端放電。
4請必須嚴格按照屏幕提示操作，實驗時請將高壓線接頭旋緊、接觸好。
510KV電纜實驗時，應單相實驗，電壓設定為18KV頻率設定為-II引薦運用）0.05HZ引薦運用）0.02HZ升壓過程較慢）說明書上所說的帶載能力是理論值，現場時10KV電纜長度可達到1-3公里。
6因?yàn)樯龎浩鲀?nèi)絕緣油已裝滿，升壓后可能有少數油溢出，正常現象，不影響運用。
7如電纜長度較短，試品電容小于0.1μF時不能正常升壓，此刻請并聯0.1μF高壓電容。
8請將高壓線尼龍端子按上面的編號旋到相應的尼龍座上，要保證高壓線接觸杰出,尼龍端子旋緊時,要注意力度,過度旋緊可能會損壞尼龍端子。
